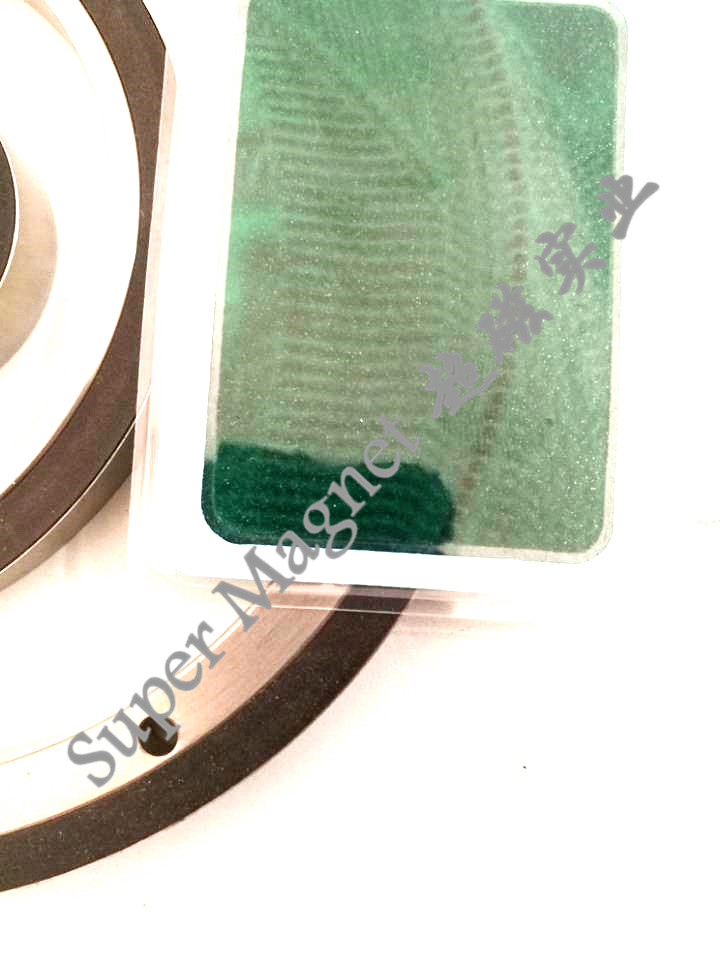

编码器磁性码盘

详细
图片展示

在数字式传感器中，磁性编码器是近年发展起来的一种新型电磁敏感元件，它是随着光学编码器的发展而发展起来的。磁电优：成本低，对周围环境要求不高，不怕水汽，可适合户外应用。磁性编码器不易受尘埃和结露影响，同时其结构简单紧凑，可高速运转，响应速度快(达500～700kHz)，体积比光学式编码器小，而成本更低，且易将多个元件精确地排列组合，缺点是电磁抗干扰能力差，一般应用于要求简单的场合，常见于一些简单的电机测速装置。

由于磁性编码器具有上述诸多优点，因而近年来在高精度测量和控制领域中的应用不断增加，从数控机床、机器人、工厂自动化相关设备的位置检测、传输速度控制到磁盘、打印机一类办公自动化设备、通信机、测量仪表等各个领域旋转量(位置、速度、角度等)的检测和控制，作为一种重要工具，磁性编码器已成为必不可少的组成部分，其市场需求量每年以20%～30%的速度增长。所以，尽管目前约占90%的编码器均为光学编码器，但毫无疑问，在未来的运动控制系统中，磁性编码器的用量将逐渐增多。

双轨磁码盘典型产品规格:

码盘型号	产品尺寸	主码道极数	游标码道极数	极距	匹配编码器芯片
HUT128A32 15-29-1.1	OD29-ID15-H1.1mm	32 pole pairs	31 pole pairs	1.28mm	iC-MU128
HUT128A64 38-56-1.1	OD56-ID38-H1.1mm	64 pole pairs	63 pole pairs	1.28mm	iC-MU128
HUT150A32 18-34-1.1	OD34-ID18-H1.1mm	32 pole pairs	31 pole pairs	1.50mm	iC-MU150
HUT150A64 47.4-64-1.1	OD64-ID47.4-H1.1mm	64 pole pairs	63 pole pairs	1.50mm	iC-MU150
HUT200A32 31.5-49-2	OD49-ID31.5-H2.0mm	32 pole pairs	31 pole pairs	2.0mm	iC-MU200
HUT200A32 44.5-25-1.4	OD44.5-ID25-H1.4mm	32 pole pairs	31 pole pairs	2.0mm	iC-MU200
HUT200A64 62-84-1.1	OD84-ID62-H1.1mm	64 pole pairs	63 pole pairs	2.0mm	iC-MU200

*****码盘尺寸，充磁极数均可定制*******

标签: 磁性码盘，传感器磁环，磁码盘，双轨码盘，磁性编码器
